產品名稱： 0402NTC貼片熱敏電阻
發布日期： 2021-05-21
點擊數： 5095
二維碼：
簡述： 0402NTC貼片熱敏電阻
產品詳情

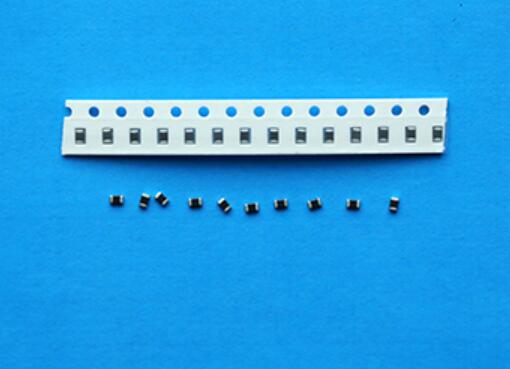

0402NTC貼片熱敏電阻
NTC熱敏電阻是一種由錳、鈷、鎳為主多種金屬氧化物為原料燒結而成的陶瓷半導體感熱晶體，對溫度變化的敏感度極高，其零功率
電阻值隨著本體溫度升高而降低，隨著溫度的升高電阻值呈指數關系下降，溫度系數高達（3~6%/℃），微小的溫度變化會引起很大
的電阻值變化。根據熱敏電阻的R-T阻值溫度曲線，可以測算出每一個溫度點精確的電阻值，在電路中就可以通過電阻值來實現溫度的
數字化對應，用來進行溫度的測量和控制。
NTC熱敏電阻因為其對溫度的靈敏度高、可靠性好、互換性強、廉價、體積小、容易加工成各種所需的形狀和尺寸等優勢廣泛地應用
在家電、數碼通訊、汽車、工業、醫療等領域內，其主要功能是溫度檢測及控制、溫度補償、抑制浪涌電流、流體流量測試等作用。
0402系列NTC貼片熱敏電阻特點：
1） 體積小，無引線，焊接性能優良，適合高密度表面貼裝；
2） 瓷體表面采用玻璃包封，耐潮濕性能好，可靠性與穩定性高；
3） 工作溫度范圍廣：-40℃~+125℃；
4） 高精度的電阻值和B值常數；
5） 符合RoHS環保標準
0402系列NTC貼片熱敏電阻應用范圍：
-
溫度測量：電子溫度計、電子萬年歷、電子鐘溫度顯示、電子禮品等；
-
溫度控制：手機、汽車電話、筆記本電腦、智能穿戴設備等設備充電電池的溫度傳感；
-
溫度補償：移動通信設備的晶體管、IC和晶體振蕩器的溫度補償。
0402系列NTC貼片熱敏電阻性能參數：
|
型號 |
電阻值(25℃) (kΩ) |
B常數(25/50℃)（K） |
B常數(25/85℃)（K） |
允許工作電流(25℃)（mA） |
耗散系數 (mW/℃) |
熱時間常數 (s) |
|
QN0402X102F3450FB |
1.0 |
3450±1% |
3500 |
1.00 |
1.0 |
<3 |
|
QN0402X152F3950FB |
1.5 |
3950±1% |
3987 |
0.81 |
||
|
QN0402X222F3450FB |
2.2 |
3450±1% |
3500 |
0.67 |
||
|
QN0402X222F3950FB |
2.2 |
3950±1% |
3987 |
0.67 |
||
|
QN0402X332F3450FB |
3.3 |
3450±1% |
3500 |
0.55 |
||
|
QN0402X332F3950FB |
3.3 |
3950±1% |
3987 |
0.55 |
||
|
QN0402X472F3500FB |
4.7 |
3500±1% |
3545 |
0.46 |
||
|
QN0402X472F3950FB |
4.7 |
3950±1% |
3987 |
0.46 |
||
|
QN0402X682F3500FB |
6.8 |
3500±1% |
3545 |
0.38 |
||
|
QN0402X682F3950FB |
6.8 |
3950±1% |
3987 |
0.38 |
||
|
QN0402X103F3380FB |
10 |
3380±1% |
3435 |
0.31 |
||
|
QN0402X103F3900FB |
10 |
3900±1% |
3935 |
0.31 |
||
|
QN0402X153F3950FB |
15 |
3950±1% |
3987 |
0.25 |
||
|
QN0402X223F3950FB |
22 |
3950±1% |
3987 |
0.21 |
||
|
QN0402X333F4050FB |
33 |
4050±1% |
4100 |
0.17 |
||
|
QN0402X473F4050FB |
47 |
4050±1% |
4100 |
0.14 |
||
|
QN0402X473F4485FB |
47 |
4485±1% |
4545 |
0.14 |
||
|
QN0402X493F3937FB |
49.1 |
3937±1% |
3973 |
0.13 |
||
|
QN0402X503F4100FA |
50 |
4050 |
4100±1% |
0.13 |
||
|
QN0402X683F4150FB |
68 |
4150±1% |
4210 |
0.12 |
||
|
QN0402X683F4485FB |
68 |
4485±1% |
4545 |
0.12 |
||
|
QN0402X104F4250FB |
100 |
4250±1% |
4310 |
0.10 |
||
|
QN0402X104F4360FB |
100 |
4360±1% |
4403 |
0.10 |
||
|
QN0402X104F4485FB |
100 |
4485±1% |
4545 |
0.10 |
||
|
QN0402X154F4500FB |
150 |
4500±1% |
4582 |
0.08 |
||
|
QN0402X224F3950FB |
220 |
3950±1% |
3987 |
0.06 |
||
|
QN0402X224F4250FB |
220 |
4250±1% |
4310 |
0.06 |
||
|
QN0402X224F4500FB |
220 |
4500±1% |
4582 |
0.06 |
||
|
QN0402X334F3950FB |
330 |
3950±1% |
3987 |
0.05 |
||
|
QN0402X334F4500FB |
330 |
4500±1% |
4582 |
0.05 |
1.0 |
<3 |
|
QN0402X474F4000FB |
470 |
4000±1% |
4045 |
0.04 |
||
|
QN0402X474F4500FB |
470 |
4500±1% |
4582 |
0.04 |
||
|
QN0402X684F4100FB |
680 |
4100±1% |
4135 |
0.03 |
||
|
QN0402X684F4500FB |
680 |
4500±1% |
4582 |
0.03 |
